SAE Standard Kulstofstål Testpunkt Hydrauliske Adaptere – Kompatibel med Højtryk
Vores SAE Standard kulstofstål testpunkt hydrauliske adaptere er præcisionskonstruerede fittings designet til højtrykshydraulik- og smøresystemer. Disse adaptere overholder SAE J514, J1926 og andre industristandarder og sikrer sikre, lækagesikre forbindelser til trykprøvning, diagnosticering og vedligeholdelse. De er bygget af holdbart kulstofstål og modstår ekstreme tryk (op til flere tusinde PSI), samtidig med at de tilbyder problemfri kompatibilitet med SAE-kompatible komponenter. Gevindet inkluderer JIC og ORFS.
Produktbeskrivelse
6564
FS6564Hvorfor vælge vores SAE-testpunktadaptere?
Pålidelighed: Grundigt testet for at opfylde SAE og branchens ydeevnestandarder.
Overholdelse af globale standarder: Sikrer problemfri integration med eksisterende hydrauliske systemer.
Forbedret sikkerhed: Robust konstruktion minimerer risikoen for fejl under højt tryk.
Bred anvendelse i industrien: Tillid fra OEM'er, vedligeholdelsesteams og fluidkraftingeniører.
Tekniske specifikationer
Materiale: Kulstofstål (valgfrit rustfrit stål på forespørgsel)
Standarder: SAE J514, SAE J1926
Gevindtyper: Lige gevind (JIC, ORFS), konisk gevind tilgængelig
Trykklassificering: Op til 5,000 PSI (afhængig af konfiguration)
Temperaturområde: -20°F til +250°F (-29°C til +121°C)
Overfladebehandling: Zinkbelagt eller sort oxid for korrosionsbestandighed
Konklusion
Til industrier, der kræver præcision, holdbarhed og overholdelse af standarder, leverer vores SAE Standard Carbon Steel Test Point Adapters uovertruffen ydeevne. Uanset om det drejer sig om diagnosticering, vedligeholdelse eller systemopgraderinger, giver disse fittings en pålidelig, standardiseret løsning til højtryksvæskesystemer.
Udforsk vores katalog i dag for SAE-kompatible hydrauliske testpunktløsninger!
Tekniske data
* Inkluderer ikke testportstik. Fås separat.

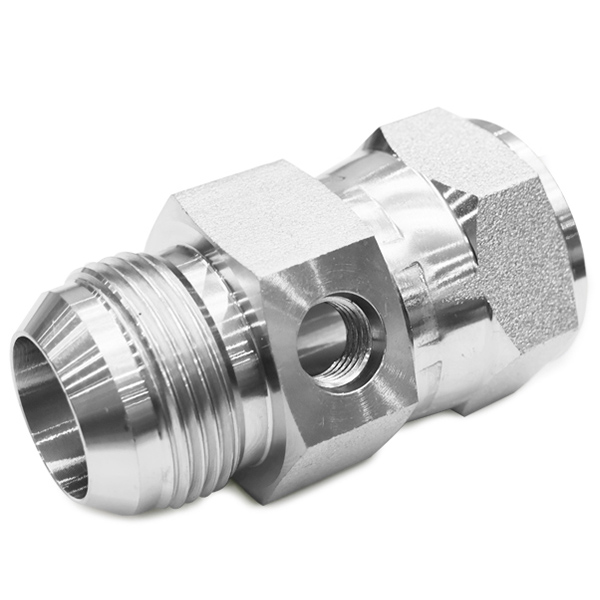

JIC M JIC F - 7/16" UNO KRYDSBÅND (figur 6564)
| Tråd A / B | Tråd C | Varenummer | E | F | N | H1 | H | ||
| Dash | JIC | Dash | ONE | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Inkluderer ikke testportstik. Fås separat.

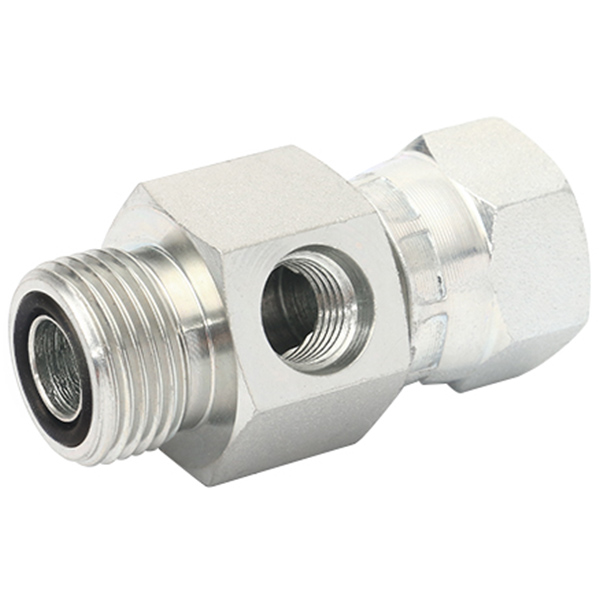

ORFS MX ORFS F - 7/16" UNO KRYDSBÅND (figur 6574/FS6564)
| Tråd A / B | Tråd C | Varenummer | E | F | N | H1 | H | ||
| Dash | JIC | Dash | ONE | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
Anvendelse
Disse SAE-testpunktadaptere er essentielle for industrier, der kræver pålidelig trykovervågning og vedligeholdelse af væskesystemer:
1. Hydrauliske systemer – Anvendes i entreprenørmaskiner, landbrugsudstyr og industriel hydraulik til trykprøvning.
2. Smøresystemer – Letter olietrykskontrol og prøveudtagning i motorer, gearkasser og tunge maskiner.
3. Fluid Power Systems – Muliggør hurtig diagnosticering i pneumatiske og hydrauliske kredsløb.
4. Mobilt udstyr – Ideelt til lastbiler, kraner og minedriftskøretøjer, hvor modstandsdygtighed over for højt tryk er afgørende.
5. Produktion og vedligeholdelse – Fungerer som standardiserede adgangspunkter til målere, sensorer og testværktøjer.
